FRTERRA "LT"
Die wesentlichen Eigenschaften:
- Sichtbar einzubauender Alu oder Rotguß Rahmen mit Alu Deckel
- Passend für alle Schwingboden-Systeme sowie die Bodentypen "Linotop" und "System-K" von Armstrong DLW
Das Modell "LT" ist in verschiedenen Variationen erhältlich:

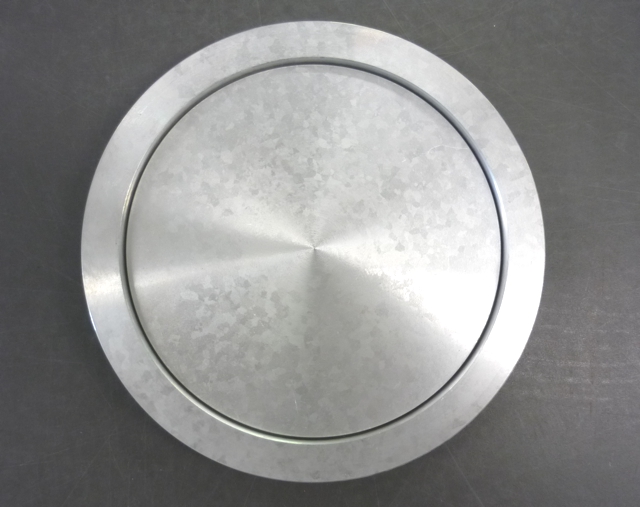

- LT-Alu: Rahmen blank mit Alu Deckel 4 mm tieferliegend zur Beschichtung mit 4 mm Linoleum

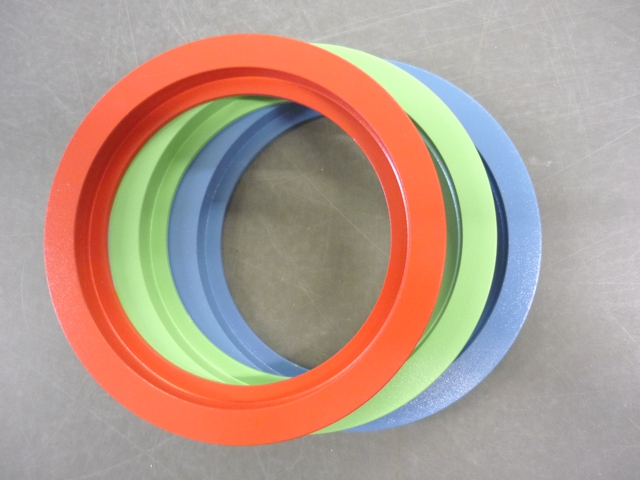

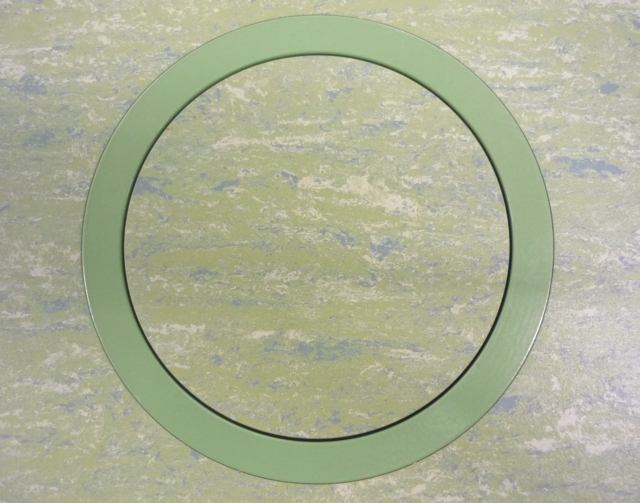

- LT-Pb: Rahmen farbig (grün, rot, blau), Deckel in Alu 4 mm tiefer liegend

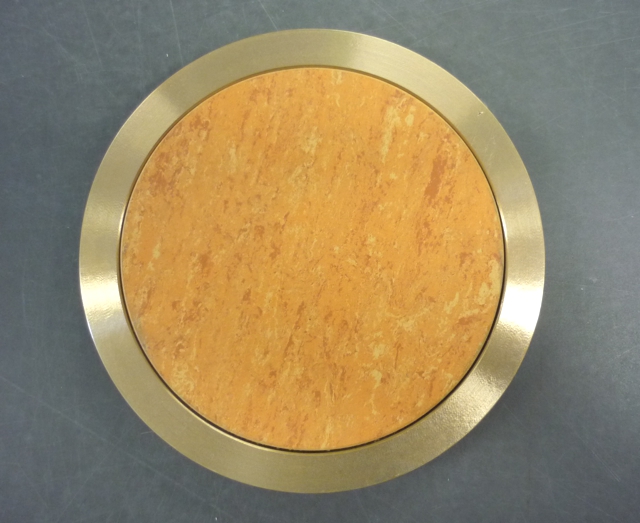

- LT-Rg: Rahmen Rotguß, Deckel 4 mm tiefer liegend - Zur Kombination mit Lino in Orange
TERRA "LT" bieten wir in den Größen 90, 130, 180 und 220 mm lichte Weite (siehe Tabelle).
|
Größe Lichte Weite [mm] |
Außendurchmesser Rahmen [mm] |
Außendurchmesser Deckel [mm] |
Min. Ausschnitt im Boden [mm] |
|---|---|---|---|
| 90 … 90 | 135 | 109 | 112 |
| 130 … 126 | 170 | 139 | 148 |
| 180 … 176 | 220 | 189 | 198 |
| 220 … 216 | 260 | 229 | 240 |

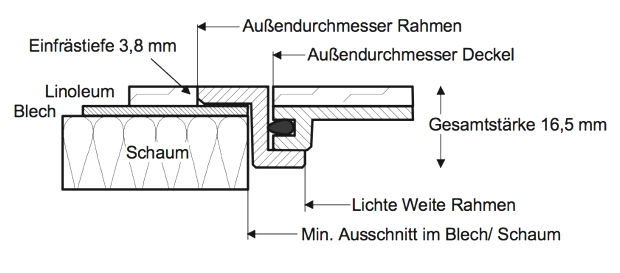

Anhand der unten dargestellten Skizze können Sie die Einbausituation erkennen und für Ihre Anforderungen abschätzen.
Prinzipskizze hier für System "Linotop" der Armstrong DLW GmbH
