TERRA "Standard-R"

Standard-R Standard-R Die Eigenschaften:

  • Insb. für PU-Beschichtungen durch die optimale Haftung (v.a. wenn sandgestrahlt wurde)

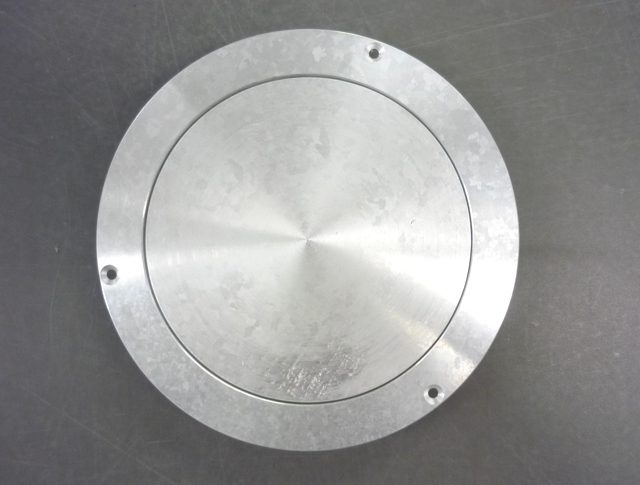

  • Einbaufertiger Rahmen und Deckel aus Aluminium
  • Halt im Rahmen und wasserabweisend durch umlaufende Dichtung im Deckel
  • Auf Anfrage Rahmen und Deckel sandgestrahlt

Dieses Modell kann ebenso eingesetzt werden, wenn Gerätehülsen zu hoch sitzen und vollflächige Kunststoffdeckel auf der Hülse aufsitzen!

Auch wenn bereits Rahmen aus der Serie "Standard" oder "Eco" verbaut sind, können die eingetieften Alu-Deckel in die bestehenden Rahmen nachgeliefert werden.

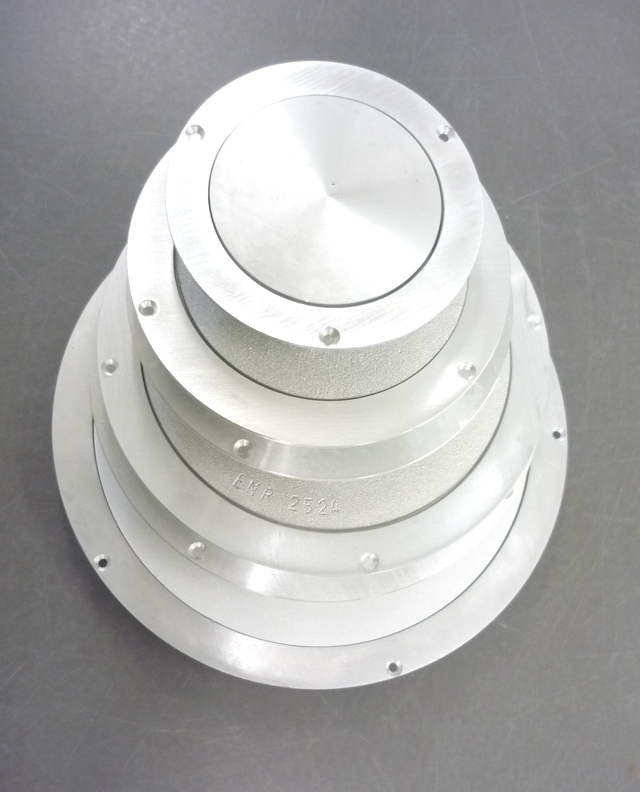

Das Modell "Standard-R" ist in den Größen 90, 120, 130, 170, 180 und 220 mm lichte Weite lieferbar (siehe Tabelle).

Größe
Lichte Weite [mm] 		Außendurchmesser
Rahmen [mm] 		Außendurchmesser
Deckel [mm] 		Min. Ausschnitt
im Boden [mm]
90 135 98 108
120 170 128 138
130 180 138 148
170 220 178 190
180 230 188 200
220 270 228 242

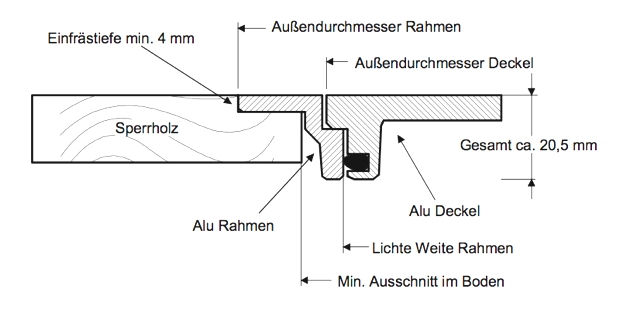

Anhand der unten dargestellten Skizze können Sie die Einbausituation erkennen und für Ihre Anforderungen abschätzen.

Standard-R
